Paano Sinusuportahan ng KTG Hydraulic Axle Trailer ang Mabigat na Transportasyon?

Ano ang isang Heavy Duty Trailer at Kailan Mo Kailangan Ito?

A Heavy Duty Trailer ay isang towed o self-propelled transport platform na inengineered para magdala ng mga load na lampas sa kapasidad ng mga karaniwang commercial freight trailers, na karaniwang tinutukoy bilang mga payload na higit sa 40 tonelada, na may espesyal na mga configuration na umaabot sa libu-libong tonelada para sa pinaka-hinihingi na pang-industriya na mga proyekto sa transportasyon. Ang Heavy Duty Trailer ay ang mahalagang enabler ng malakihang konstruksyon ng imprastraktura, pagpapatupad ng proyekto ng langis at gas, pag-install ng power generation, pagpapatakbo ng shipyard, pagpapalit ng tulay, at paglilipat ng kagamitan sa pagmimina sa bawat pangunahing industriyal na ekonomiya.

Ang tatlong pangunahing kategorya ng mga trailer na ginagamit sa mabibigat na sasakyan ay: conventional towed trailers (hinila ng isang prime mover sa fixed coupling points), hydraulic platform trailers (na may indibidwal na kinokontrol na hydraulic suspension axle na nagpapapantay ng load anuman ang ibabaw ng kalsada), at self propelled modular transporter (SPMT), na nagsasama ng kanilang sariling kapangyarihan at pagpipiloto sa isang external na modular na platform na maaaring gumana sa isang external na modular na platform na maaaring gumana sa isang panlabas na modular na platform. Ang bawat uri ay naghahatid ng iba't ibang katangian ng pagkarga, kundisyon sa pag-access sa site, at mga kinakailangan sa pagpapatakbo, at ang maling pagpili sa pagitan ng mga ito ay nagreresulta sa alinman sa hindi ligtas na transportasyon o malaking labis na paggastos sa kapasidad na hindi kailangan para sa gawain.

Para sa mga mamimili, tagapamahala ng proyekto, at inhinyero ng logistik sa Middle East at sa buong mundo, ang pag-unawa sa mga partikular na parameter ng pagganap ng mga hydraulic axle line trailer gaya ng serye ng KTG-3, KTG-4, KTG-5, at KTG-6 ay mahalaga para sa tamang detalye ng kagamitan sa mga kontrata ng mabibigat na paghakot kung saan tinutukoy ng mga bigat ng load, mga axle load, at mga klasipikasyon sa kalsada ang parehong pampubliko at pribadong pag-uuri ng imprastraktura kung ano ang maaaring maging legal at praktikal na mga klasipikasyon ng transportasyon.

Ano ang Tatlong Uri ng Trailer: Ang Classification Framework para sa Mabigat na Transportasyon

Ang pag-unawa sa kung ano ang tatlong uri ng mga trailer sa konteksto ng mabigat at espesyal na transportasyon ay nagbibigay ng mahalagang balangkas para sa pagpili ng kagamitan. Tinutukoy ng kategorya ng industriya ang mga trailer pangunahin sa pamamagitan ng kanilang istrukturang disenyo, sistema ng suspensyon, at kung nangangailangan sila ng panlabas na prime mover para sa propulsion.

Uri 1: Mga Trailer ng Maginoo na Heavy Haul

Kasama sa mga disenyo ng Conventional Heavy Duty Trailer ang mga lowbed (lowboy) na trailer, mga step-frame na trailer, at mga extendable na trailer na hinahatak ng heavy-duty na tractor unit sa harap. Ito ang pinakamalawak na ginagamit na heavy transport platform sa buong mundo dahil sa kanilang mas mababang gastos kumpara sa hydraulic at self-propelled na mga alternatibo, ang kanilang compatibility sa mga karaniwang tractor unit, at ang kanilang availability mula sa isang malaking global manufacturing base.

Available ang mga conventional lowbed trailer sa mga configuration ng axle mula 2 hanggang 10 axle lines, na may mga rating ng payload mula 50 tonelada hanggang mahigit 200 tonelada depende sa bilang ng axle, axle spacing, at structural beam na disenyo. Ang maximum na legal na axle load sa karamihan ng mga bansa ay mula 8 hanggang 13 tonelada bawat axle para sa mga karaniwang trailer, ibig sabihin, ang isang 4-axle lowbed trailer na may 4 na tonelada bawat axle deck load ay namamahagi ng timbang sa 8 axle point at maaaring makamit ang kabuuang payload na humigit-kumulang 32 hanggang 52 tonelada depende sa mga pambansang regulasyon. Para sa mas mabibigat na load, ang mga karagdagang linya ng axle ay idinaragdag upang madagdagan ang bilang ng mga axle contact point at bawasan ang load sa bawat axle sa legal na pinapayagang mga antas.

Uri 2: Mga Trailer ng Hydraulic Platform na may Mga Indibidwal na Kinokontrol na Axle

Ang mga hydraulic platform trailer, na kilala rin bilang hydraulic axle line trailer o SPMT-type platform kapag nilagyan ng steering ngunit hindi propulsion, ay gumagamit ng mga indibidwal na hydraulically actuated suspension cylinders sa bawat posisyon ng axle. Ang hydraulic suspension ay nagsisilbi ng dalawang kritikal na pag-andar nang sabay-sabay: aktibo nitong ni-level ang cargo platform anuman ang mga iregularidad sa ibabaw ng kalsada, at pinapayagan nito ang operator na ibaba ang buong deck para mapadali ang pag-load at pag-unload nang walang external lifting equipment.

Ang KTG series hydraulic axle line trailers (KTG-3, KTG-4, KTG-5, KTG-6) ay kumakatawan sa isang purpose-engineered na linya ng produkto sa loob ng kategoryang ito, na nag-aalok ng 3 hanggang 6 na linya ng axle sa isang standardized na modular na format na nagbibigay-daan sa maraming unit na pagsamahin nang magkatabi o magkasabay upang makamit ang mga partikular na sukat ng platform at bilang ng axle na kinakailangan para sa kargamento sa kamay. Ang modularity na ito ay ang pagtukoy sa komersyal na kalamangan ng mga hydraulic platform trailer kumpara sa fixed-configuration na conventional lowbed para sa mabibigat na pang-industriyang kontrata sa transportasyon kung saan ang mga load ay malaki ang pagkakaiba-iba sa pagitan ng mga galaw.

Uri 3: Self Propelled Modular Transporter (SPMT)

Ang self propelled modular transporter ay ang pinaka-technologically advanced at operationally flexible na kategorya sa heavy transport. Ang isang SPMT self propelled modular transporter ay nagsasama ng isang hydraulic deck, indibidwal na axle steering, at isang onboard power unit (maaaring diesel o electric) sa isang modular platform na maaaring lumipat sa anumang direksyon, paikutin sa lugar, at traverse terrain na hindi maa-access sa mga kumbinasyon ng tractor-trailer. Ang self propelled modular trailer designation ay binibigyang-diin ang kakayahan ng trailer na gumana nang walang panlabas na prime mover, na kritikal sa mga aplikasyon tulad ng shipyard dry dock transfers, industrial plant turnarounds, at bridge installations kung saan imposible ang daan para sa isang tractor unit.

Ang isang modernong SPMT self propelled modular transporter ay maaaring magdala ng mga kargamento mula 100 hanggang mahigit 100,000 tonelada kapag ang maramihang mga module ay naka-synchronize sa elektronikong paraan at ni-load sa isang grid configuration, na ginagawang ang SPMT ang tanging mabubuhay na solusyon sa transportasyon para sa kumpletong mga module ng platform sa offshore na oil at gas construction, malalaking refinery reactor vessels, at bridge girder na pag-install sa buong urban na imprastraktura ng pag-andar at imprastraktura kung saan nananatili ang pag-install ng bridge sa kapaligiran ng elevator sa paligid ng urban.

Self Propelled Modular Transporter: Paano Gumagana ang Teknolohiya ng SPMT

Pinagsasama ng self propelled modular transporter ang apat na engineering system sa isang pinagsamang unit: ang structural deck frame, ang hydraulic suspension at steering system, ang power at drive system, at ang electronic control at synchronization system. Ang bawat sistema ay dapat gumana nang tama at sa koordinasyon sa lahat ng iba pang mga sistema para ang SPMT ay ligtas na gumana sa ilalim ng matinding karga na idinisenyo nitong dalhin.

Structural Deck at Modular Architecture

Ang isang spmt self propelled modular transporter deck ay ginawa mula sa mataas na lakas na bakal sa isang grid structure na namamahagi ng load sa lahat ng mga posisyon ng axle nang sabay-sabay. Ang modular na disenyo ay nagbibigay-daan sa mga indibidwal na yunit ng SPMT na may karaniwang lapad (karaniwang 2.43 m bawat module) na magkatabi upang makalikha ng mga platform na 2.43 m, 4.86 m, 7.29 m, o higit na lapad, at konektadong dulo sa dulo upang lumikha ng mga platform ng anumang praktikal na haba. Ang isang module ng SPMT ay karaniwang nagbibigay ng 4 hanggang 8 na linya ng ehe sa direksyon ng paglalakbay, at pinagsama ang mga module upang tumugma sa footprint at bigat ng partikular na pagkarga.

Ang structural steel na ginagamit sa self-propelled modular trailer construction ay karaniwang high-yield steel na may minimum na yield strength na 690 MPa (100,000 psi), na nagbibigay ng strength-to-weight ratio na kinakailangan para magdala ng maximum load habang pinapanatili ang taas ng deck na pinakamababa hangga't maaari upang mabawasan ang pinagsamang taas ng deck at cargo clearance para sa mga limitasyon sa clearance at overhead.

Hydraulic Suspension at Steering System

Ang bawat posisyon ng axle sa isang SPMT self propelled modular transporter ay nilagyan ng independently controlled hydraulic cylinder na nagsususpindi sa deck sa itaas ng axle. Ang hydraulic system ay nagkokonekta sa lahat ng mga cylinder sa isang karaniwang manifold na may mga indibidwal na control valve, na nagbibigay-daan sa:

• Aktibong pag-level ng deck: Habang binabagtas ng SPMT ang hindi pantay na lupain, ang mga indibidwal na cylinder ay umaabot o binawi upang mapanatili ang deck sa isang antas na oryentasyon, na nagpoprotekta sa sensitibong kargamento mula sa pagtabingi, pag-slide, at pag-load ng istruktura mula sa hindi pantay na suporta. Ang level tolerance ay karaniwang plus o minus 0.5 hanggang 1.0 degree mula sa pahalang.
• Pagsasaayos ng taas: Maaaring ibaba ang deck sa antas ng lupa para sa paglipat ng load at itaas sa taas ng paglalakbay sa panahon ng transportasyon. Ang vertical na hanay ng paglalakbay ay karaniwang 300 hanggang 600 mm depende sa modelo ng SPMT.
• 360-degree na axle steering: Ang bawat axle ay maaaring idirekta nang nakapag-iisa, na nagbibigay-daan sa SPMT na maglakbay sa anumang direksyon, i-on ang isang minimal na radius, at isagawa ang crab steering (patagilid na paglalakbay) nang hindi lumiliko sa deck. Ito ang kakayahan na ginagawang natatanging angkop ang SPMT sa mga nakakulong na pang-industriyang mga site.

Power at Drive System

Ang power unit ng isang SPMT self propelled modular transporter ay karaniwang isang diesel engine (o sa mga mas bagong modelo ng electric-drive, isang baterya o fuel cell power source) na nagtutulak ng mga hydraulic pump na nagsusuplay ng parehong mga suspension cylinder at mga wheel drive na motor. Ang mga motor sa pagmamaneho sa bawat posisyon ng axle wheel ay nagbibigay ng propulsion at braking, na pinamamahalaan ng electronic control system ang pamamahagi ng torque sa lahat ng pinapaandar na gulong upang maiwasan ang pagkadulas ng gulong sa ilalim ng matinding pagkarga na kasangkot.

Ang mga modernong SPMT self propelled modular transporter ay nakakamit ng mga bilis ng paglalakbay na 1 hanggang 8 km/h depende sa bigat ng load, terrain, at geometry ng ruta, na maaaring mukhang mabagal sa ganap na mga termino ngunit naaangkop dahil sa sukat at halaga ng mga load na dinadala. Ang isang 5,000-tonne offshore platform module na gumagalaw sa 3 km/h ay nagdadala ng kinetic energy na katumbas ng isang fully loaded freight train sa bilis ng linya, at ang kinokontrol na mababang bilis ng SPMT transport ay isang safety-critical na parameter ng disenyo sa halip na isang limitasyon sa pagganap.

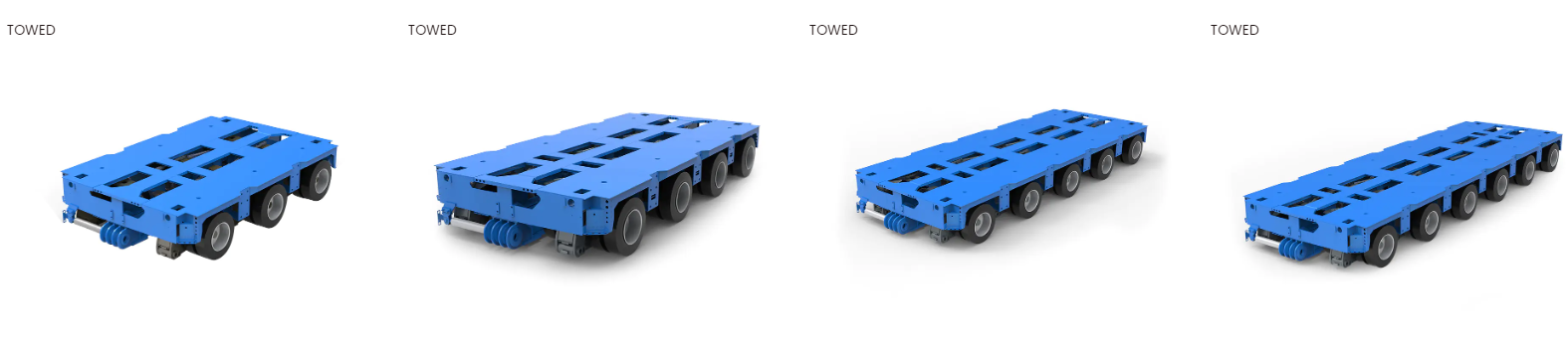

KTG Hydraulic Axle Line Trailer: Ang Kumpletong Gabay sa Pagtutukoy

Ang KTG series hydraulic axle line trailer ay kumakatawan sa isang pamilya ng produkto na idinisenyo para sa mabibigat na sektor ng transportasyong pang-industriya, na may apat na karaniwang configuration na tumutugma sa 3, 4, 5, at 6 na linya ng axle bawat trailer unit. Ang bawat configuration ng KTG ay nag-aalok ng iba't ibang kapasidad ng payload, haba ng deck, at profile ng pamamahagi ng axle load, na ginagawang naaangkop ang serye sa malawak na hanay ng mga senaryo ng heavy haul mula sa malalaking transformer at pressure vessel hanggang sa offshore equipment modules at port machinery.

KTG-3 Hydraulic Axles Line Trailer na may 3 Axle: Mga Detalye at Application

Ang KTG-3 hydraulic axles line trailer na may 3 axle ay ang pinaka-compact na configuration sa serye ng KTG, na nagbibigay ng platform na angkop para sa mga load na kasya sa loob ng 3-axle footprint at nangangailangan ng hydraulic suspension para sa cargo protection o deck leveling capability na hindi maibibigay ng conventional trailers.

• Configuration ng axle: 3 linya ng mga hydraulic axle, na may 2 o 4 na gulong sa bawat linya ng ehe depende sa configuration, na nagbibigay ng 6 hanggang 12 kabuuang mga punto ng contact ng gulong.
• Kapasidad ng payload: Karaniwang 60 hanggang 90 tonelada ang kabuuang kargamento ng platform, depende sa detalye ng gulong at mga kondisyon sa ibabaw ng kalsada.
• Mga sukat ng deck: Karaniwang lapad ng deck na 2.43 hanggang 3.0 m, ang haba ng deck ay tumutugma sa haba ng 3-axle na module.
• Hydraulic suspension na paglalakbay: 300 hanggang 500 mm vertical adjustment range para sa loading at transport height optimization.
• Pinakamahusay na mga application: Mga transformer, maliliit na pressure vessel, makinang pang-industriya, generator set, at transportasyon ng kagamitang militar kung saan ang mga load ay nasa loob ng 3-axle capacity range.

KTG-4 Hydraulic Axles Line Trailer na may 4 Axle: Mga Detalye at Application

Ang KTG-4 hydraulic axles line trailer na may 4 na axle nagdaragdag ng isang linya ng ehe sa KTG-3 platform, na proporsyonal na nagpapataas ng kapasidad ng payload at namamahagi ng load sa mas mahabang contact zone, na nagpapababa sa point loading sa mga sensitibong ibabaw ng kalsada at mga istruktura ng tulay.

• Configuration ng axle: 4 na linya ng hydraulic axle, na nagbibigay ng 8 hanggang 16 na kabuuang mga punto ng contact ng gulong.
• Kapasidad ng payload: Karaniwang 80 hanggang 120 tonelada ang kabuuang kargamento ng platform para sa karaniwang mga pagsasaayos ng transportasyon sa kalsada.
• Axle load bawat linya: Humigit-kumulang 20 hanggang 30 tonelada bawat linya ng ehe depende sa kabuuang kargamento, sa loob ng mga pinapahintulutang limitasyon para sa mga permiso sa mabibigat na paghakot sa karamihan ng mga hurisdiksyon sa Gitnang Silangan.
• Pinakamahusay na mga application: Katamtamang kapangyarihan na mga transformer (50 hanggang 100 toneladang hanay), petrochemical vessels, construction equipment (malaking excavator, crane na walang boom), at port handling machinery.
• Kakayahan sa pagsasama: Ang KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

KTG-5 Hydraulic Axles Line Trailer na may 5 Axle: Mga Detalye at Application

Ang KTG-5 hydraulic axles line trailer na may 5 axle nagbibigay ng mid-range na kapasidad sa serye ng KTG, na nag-aalok ng makabuluhang pagtaas ng kargamento sa pagsasaayos ng 4-axle habang nananatili sa loob ng mga hadlang sa pagpapatakbo ng karamihan sa mga survey ng mabibigat na ruta ng paghakot para sa mga proyekto sa imprastraktura at enerhiya sa Middle East at sa buong mundo.

• Configuration ng axle: 5 linya ng hydraulic axle, na nagbibigay ng 10 hanggang 20 wheel contact point.
• Kapasidad ng payload: Karaniwang 100 hanggang 160 tonelada ang kabuuang kargamento ng platform.
• Kabuuang bigat ng sasakyan: Sa prime mover at trailer tare, ang kabuuang gross vehicle combination weight (GCVW) ay umabot sa 180 hanggang 250 tonelada, na nangangailangan ng mga espesyal na permit sa transportasyon at madalas na pagpapalakas ng ruta o escort sa karamihan ng mga hurisdiksyon.
• Katumpakan ng leveling ng deck: Ang hydraulic control ay nagpapanatili ng antas ng deck sa loob ng plus o minus 0.5 degrees sa lahat ng 5 axle na posisyon, na nagpoprotekta sa sensitibong kargamento gaya ng mga transformer at precision na kagamitang pang-industriya mula sa tilt-induced structural o electrical damage.
• Pinakamahusay na mga application: Malaking power transformer (100 hanggang 150 toneladang hanay), heavy reactor vessels, bridge girder, offshore module component, at mining equipment relocation.

KTG-6 Hydraulic Axles Line Trailer na may 6 Axle: Mga Detalye at Application

Ang KTG-6 hydraulic axles line trailer na may 6 axle ay ang pinakamabigat na tungkulin na single-unit configuration sa KTG series, na nagbibigay ng maximum na bilang ng axle at payload ng range sa isang standard-format na module. Ang 6-axle configuration ay angkop para sa pinakamabigat na single-lift load sa 150 hanggang 200 toneladang hanay na dapat dalhin sa imprastraktura ng kalsada nang hindi nangangailangan ng buong SPMT self propelled modular transporter na kakayahan.

• Configuration ng axle: 6 na linya ng hydraulic axle, na nagbibigay ng 12 hanggang 24 na wheel contact point depende sa twin-tyre o super single na configuration ng gulong.
• Kapasidad ng payload: Karaniwang 150 hanggang 250 tonelada ang kabuuang kargamento ng platform para sa karaniwang pagsasaayos.
• Pamamahala ng pag-load ng axle: Ang 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Multi-unit coupling: Maraming KTG-6 na unit ang maaaring pagsamahin nang magkasabay upang lumikha ng mga pinahabang platform para sa napakahabang pagkarga tulad ng mga bridge girder, wind turbine tower, at mga seksyon ng pipeline na lampas sa 50 metro ang haba.
• Pinakamahusay na mga application: Mga sobrang laking transformer at reactor na higit sa 150 tonelada, mabibigat na pang-industriya na module, mga bahagi ng planta ng langis at gas, logistik sa malayo sa pampang sa mga kapaligiran ng daungan, at malalaking elemento ng imprastraktura ng sibil.

Talahanayan ng Paghahambing ng Serye ng KTG

Tagadala ng Mabigat na Tungkulin sa Gitnang Silangan: Mga Kinakailangan sa Market at Mga Kundisyon sa Pagpapatakbo

Ang Middle East Heavy Duty Transporter Ang merkado ay may mga natatanging katangian na hinihimok ng laki ng mga programa sa pagpapaunlad ng enerhiya, petrochemical, at imprastraktura ng rehiyon. Ang Saudi Arabia, UAE, Qatar, Kuwait, Oman, at Bahrain ay sama-samang kumakatawan sa isa sa pinakamataas na konsentrasyon ng mabigat na pangangailangan sa paghakot ng bawat kapita ng anumang rehiyon sa buong mundo, na hinihimok ng patuloy na konstruksyon ng mega-proyekto sa mga pagpapalawak ng refinery, pagpapaunlad ng pasilidad ng LNG, pag-upgrade sa pagbuo ng kuryente, at mga programa sa imprastraktura sa lunsod na may natatanging sukat.

Mga Salik na Tumutukoy sa Mga Kinakailangan sa Mabigat na Paghahatid sa Gitnang Silangan

• Matinding ambient temperature: Ang mga temperatura sa paligid sa rehiyon ng Gulpo ay regular na lumalampas sa 45 degrees Celsius sa mga buwan ng tag-araw, na makabuluhang nakakaapekto sa lagkit ng hydraulic oil, pag-iipon ng init ng gulong, at mga kinakailangan sa pagpapalamig ng makina para sa mga operasyon ng Middle East Heavy Duty Transporter. Ang mga hydraulic system para sa paggamit ng Middle East Heavy Duty Transporter ay dapat tukuyin na may mga synthetic na high-temperature na hydraulic oils at malalaking cooling system na nagpapanatili ng operating viscosity sa loob ng specification sa 45 hanggang 50 degree na mga kondisyon sa kapaligiran. Ang mga karaniwang hydraulic oils na na-rate para sa European ambient temperature ay hihigit pa sa kanilang epektibong hanay ng lagkit sa peak Gulf na mga kondisyon ng tag-araw, na magdudulot ng pagbaba ng hydraulic pressure at potensyal na sakuna na pagkawala ng kontrol sa pagkarga.
• Proteksyon sa pagpasok ng buhangin at alikabok: Ang mga butil ng buhangin na tinatangay ng hangin sa mga kapaligiran ng disyerto ng Gulf ay napakapino at abrasive, tumatagos sa mga unsealed na bearings, hydraulic na koneksyon, at mga de-koryenteng sistema sa mga rate na hindi makikita sa mga pagpapatakbo ng mapagtimpi na klima. Ang mga detalye ng Middle East Heavy Duty Transporter ay dapat may kasamang IP65 o mas mataas na rating na mga de-koryenteng enclosure, selyadong hydraulic na koneksyon, at sealed na walang maintenance na mga bearings sa lahat ng axle pivot point. Ang hindi protektadong conventional bearing arrangement ay nangangailangan ng madalas na pagpapalit ng mga pagitan na sinusukat sa mga buwan sa halip na mga taon sa high-dust Gulf environment.
• Pagkakaiba-iba ng kalidad ng kalsada: Ang mga ruta ng heavy haulage sa Middle East ay mula sa mga premium na multi-lane highway na may mahusay na kalidad ng pavement hanggang sa hindi sementadong mga industrial access road, port terminal hardstand, at mga seksyon ng disyerto na track na nagkokonekta sa mga construction site sa pinakamalapit na pampublikong kalsada. Ang hydraulic suspension ng KTG series trailers at SPMT platforms ay partikular na mahalaga sa operating environment na ito dahil aktibo nitong pinupunan ang mga iregularidad sa ibabaw na lilikha ng mga mapanganib na dynamic load sa conventional fixed-suspension trailer.
• Malaking single-lift na pangangailangan sa transportasyon: Ang Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Logistics ng port-to-site: Maraming mabibigat na kargamento na dumarating sa Gitnang Silangan ay dumarating sa mga pangunahing daungan kabilang ang Jebel Ali (UAE), King Abdul Aziz Port sa Dammam (Saudi Arabia), Port of Sohar (Oman), at Hamad Port (Qatar). Ang heavy haul logistics chain mula sa port discharge hanggang project site ay kadalasang kinasasangkutan ng parehong SPMT operations sa loob ng port environment (kung saan ang daanan ay pinipigilan) at conventional road transport na may KTG platform trailer para sa bahagi ng kalsada ng paglalakbay.

Middle East Semi-Trailer: Ang Karaniwang Commercial Transport Backbone

Ang Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

Ang Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Ang threshold na ito ay ang komersyal na hangganan sa pagitan ng karaniwang Middle East Semi-Trailer operations at heavy haulage operations na nangangailangan ng espesyal na KTG o SPMT equipment at ang kaukulang engineering analysis, route survey, at permit applications.

SPMT vs KTG Hydraulic Trailer: Pagpili ng Tamang Kagamitan para sa Iyong Proyekto

Ang decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

Kailan Pumili ng SPMT Self Propelled Modular Transporter

• Nakakulong sa pag-access sa site kung saan ang mga kumbinasyon ng traktor-trailer ay hindi maaaring magmaniobra: Ang mga unit ng SPMT ay maaaring mag-crab steer, paikutin ang mga load sa lugar, at dumaan sa mga clearance na hindi maaaring i-navigate ng mga kumbensyonal na kumbinasyon ng trailer-prime mover. Shipyard dry dock loading, module positioning sa offshore topsides, at paglalagay ng kagamitan sa operationally active industrial facility lahat ay karaniwang nangangailangan ng kakayahan sa SPMT.
• Naglo-load ng higit sa 500 toneladang single lift: Bagama't ang mga trailer ng KTG na pinagsama sa malalaking configuration ay maaaring makayanan ng teorya ang napakataas na gross load, ang operational management ng napakalaking multi-unit KTG arrangement na may isang solong prime mover ay nagiging halos kumplikado sa humigit-kumulang 500 tonelada. Sa itaas ng timbang na ito, ang mga SPMT platform na may pinagsamang propulsion sa bawat posisyon ng module ay nagbibigay ng mas nakokontrol na pamamahala ng pagkarga at mas tumpak na kakayahan sa pagpoposisyon.
• Paglipat sa pagitan ng mga lumulutang at nakapirming istruktura (load-in/load-out): Ang self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

Kailan Pumili ng KTG Hydraulic Axle Line Trailer

• Transportasyon sa kalsada sa mga distansyang higit sa 5 km: Ang SPMT self propelled modular transporter ay naglalakbay sa 1 hanggang 8 km/h at hindi angkop para sa malayuang mga galaw sa kalsada. Ang mga KTG hydraulic axle line trailer na hinihila ng isang prime mover ay maaaring bumiyahe sa bilis ng kalsada na angkop para sa mga kondisyon ng permit, karaniwang 15 hanggang 40 km/h para sa mabibigat na paggalaw, na ginagawa itong tamang pagpipilian para sa transportasyon sa pagitan ng mga port, terminal ng tren, at mga site ng proyekto sa makabuluhang distansya ng kalsada.
• Mga load na 60 hanggang 250 tonelada na nangangailangan ng transportasyon sa kalsada: Ang KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Mga proyektong may mataas na dalas ng transportasyon at katamtamang bigat ng single-move: Para sa paulit-ulit na transportasyon ng mga kagamitang pang-industriya sa 80 hanggang 150 tonelada bawat paglipat (tulad ng mga regular na paggalaw ng planta, paglilipat ng kagamitan sa pagmimina, o paulit-ulit na pagpapalit ng power transformer), ang KTG-4 o KTG-5 trailer ay nagbibigay ng pinaka-epektibong solusyon dahil ang mas mababang pang-araw-araw na gastos sa pagpapatakbo nito kumpara sa pag-arkila ng SPMT ay mas mahusay kaysa sa maraming paglipat.

SPMT vs KTG: Paghahambing ng Pamantayan ng Desisyon

Survey ng Ruta, Mga Pahintulot, at Structural Engineering para sa Heavy Duty Trailer Transport

Bawat mabigat na paggalaw ng paghakot na kinasasangkutan ng a Heavy Duty Trailer sa itaas ng mga legal na limitasyon sa timbang ng kabuuang sasakyan ay nangangailangan ng isang structured na proseso ng inhinyero bago ang transportasyon na sumasaklaw sa survey ng ruta, mga aplikasyon ng permit, at sa ilang mga kaso, pansamantalang pagpapalakas ng mga tulay, culvert, at mga ibabaw ng kalsada sa kahabaan ng iminungkahing ruta. Ang prosesong ito ay hindi bureaucratic overhead ngunit isang tunay na kinakailangan sa kaligtasan at pananagutan sa pamamahala: ang isang overloaded na tulay na nabigo sa ilalim ng 200-tonne na load ay naghahatid ng mga kahihinatnan na hindi ganap na sinasaklaw ng walang patakaran sa insurance sa transportasyon.

Mga Kinakailangan sa Survey ng Ruta para sa KTG at SPMT Transport

Ang isang survey ng ruta para sa mabibigat na transportasyon gamit ang KTG o SPMT na kagamitan ay dapat magdokumento at magsuri:

• Kapasidad ng tulay: Ang bawat tulay sa iminungkahing ruta ay dapat masuri para sa pagiging tugma sa iminungkahing kabuuang bigat ng kumbinasyon ng sasakyan at pagsasaayos ng karga ng ehe. Ang mga orihinal na guhit ng disenyo, kasalukuyang mga ulat sa inspeksyon ng kundisyon ng istruktura, at kasaysayan ng pag-load ng trapiko ay kinakailangang mga input. Para sa mga ruta sa Middle East, maraming tulay ang orihinal na idinisenyo sa European o American highway loading standards mula noong 1970s at 1980s, at ang kanilang aktwal na natitirang kapasidad sa ilalim ng mga partikular na configuration ng heavy haul na sasakyan ay nangangailangan ng independiyenteng structural engineering analysis.
• Overhead clearance: Ang lahat ng mga sagabal sa itaas kabilang ang mga linya ng kuryente, mga kable ng telekomunikasyon, bridge soffit, at mga signage gantri ay dapat matukoy at ang kanilang clearance ay ma-verify laban sa taas ng transportasyon ng cargo plus trailer deck. Para sa mga transformer at reactor vessel na may taas na higit sa 5 metro sa kubyerta, ang mga overhead na linya ng kuryente sa 11 kV at 33 kV ay maaaring mangailangan ng pansamantalang de-energization at pisikal na pagtaas bago magpatuloy ang transport movement.
• Lapad ng kalsada at radius ng pagliko: Ang swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• Kondisyon ng pavement at kapasidad ng tindig: Ang malambot o nasira na mga ibabaw ng kalsada ay maaaring mangailangan ng pansamantalang steel plate running track, pagpapabuti ng lupa, o paglihis ng ruta upang maiwasan ang permanenteng pinsala sa simento at maiwasan ang pagkawala ng katatagan ng sasakyan sa malambot na lupa. Partikular na nauugnay ito para sa mga daanan ng lugar ng Middle East na dumaan sa kamakailang na-gradong disyerto na lupain.

Mga Madalas Itanong

1. Ano ang isang heavy duty na trailer at paano ito naiiba sa isang karaniwang komersyal na trailer?

Ang Heavy Duty Trailer ay isang transport platform na partikular na ginawa para sa mga load na lumalampas sa kapasidad ng kargamento ng mga karaniwang commercial freight trailer, karaniwang higit sa 40 toneladang kargamento, na may espesyal na structural, suspension, at steering system para sa ligtas na transportasyon ng sobrang laki, sobra sa timbang, o structurally sensitive na kargamento. Ang mga karaniwang komersyal na trailer (flatbeds, curtainsiders, refrigerated units) ay idinisenyo para sa mga load na hanggang 24 hanggang 28 toneladang kargamento sa karamihan ng mga merkado, gumamit ng conventional leaf spring o air suspension, at kumonekta sa karaniwang fifth-wheel tractor units. Gumagamit ang mga Heavy Duty Trailer ng mga istrukturang bakal na may mas mataas na lakas, hydraulic suspension, mga multi-axle na configuration para sa pamamahagi ng load, at kadalasang nangangailangan ng mga espesyal na permit para sa bawat paggalaw ng transportasyon na higit sa mga legal na limitasyon sa timbang.

2. Ano ang tatlong uri ng trailer na ginagamit sa mabigat na paghakot?

Ang three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Paano gumagana ang isang self propelled modular transporter?

Gumagana ang isang spmt self propelled modular transporter sa pamamagitan ng pagsasama ng mga independiyenteng kontroladong hydraulic suspension cylinder sa bawat posisyon ng axle (na pinapantayan ang deck at naglilipat ng load nang pantay-pantay anuman ang terrain), mga indibidwal na hydraulic wheel drive na motor na nagbibigay ng propulsion at braking, 360-degree na axle steering sa bawat grupo ng ehe na nagpapagana ng paggalaw sa lahat ng direksyon, at isang sistemang nagpapagana ng electronic na pag-andar sa lahat ng direksyon mga module. Ang resulta ay isang platform na maaaring magdala ng napakabibigat na load na may katumpakan sa pagpoposisyon ng milimetro habang pinoprotektahan ang sensitibong kargamento mula sa pagtagilid o pag-load ng shock sa buong paggalaw ng transportasyon.

4. Ano ang pinagkaiba ng Middle East Heavy Duty Transporter operations sa European o North American heavy haulage?

Ang mga operasyon ng Middle East Heavy Duty Transporter ay naiiba sa temperate-climate heavy haulage lalo na sa kanilang matinding ambient temperature na kinakailangan (hanggang 50 degrees Celsius ambient, nangangailangan ng high-temperature na hydraulic oils at pinalaki na mga cooling system), mga kinakailangan sa proteksyon ng buhangin at alikabok (IP65 o mas mataas para sa lahat ng electrical at hydraulic na bahagi), ang pambihirang sukat ng enerhiya ng bawat sektor ng kargamento ng Gulf. kumbinasyon ng port-based SPMT operations at road-based KTG trailer transport sa loob ng iisang project logistics chain. Ang kagamitan na hindi partikular na na-configure para sa mga kondisyon ng Gulpo ay makakaranas ng napaaga na mga pagkabigo sa hydraulic, electrical, at mechanical system kapag pinapatakbo sa pinakamataas na kondisyon ng tag-init sa Gitnang Silangan.

5. Ano ang maximum na payload ng isang KTG-6 hydraulic axle line trailer?

Ang KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. Kailangan ko ba ng espesyal na permit para magpatakbo ng KTG hydraulic axle line trailer?

Oo, sa halos lahat ng hurisdiksyon sa buong mundo, ang anumang kumbinasyon ng sasakyan na lumalampas sa karaniwang legal na maximum na kabuuang timbang ng sasakyan (karaniwang 40 hanggang 65 tonelada depende sa bansa) ay nangangailangan ng isang espesyal na permit sa transportasyon bago lumipat sa mga pampublikong kalsada. Para sa mga KTG trailer sa anumang axle configuration sa itaas ng KTG-3 na nagdadala ng malalaking karga, kakailanganin ang mga permit sa karamihan ng mga merkado. Ang proseso ng permit ay karaniwang nangangailangan ng pagsusumite ng mga detalye ng sasakyan, dokumentasyon ng survey ng ruta, mga ulat sa pagtatasa ng tulay, at isang iminungkahing iskedyul ng transportasyon, na may pag-apruba mula sa nauugnay na highway at awtoridad sa transportasyon bago magsimula ang paggalaw. Sa mga hurisdiksyon sa Gitnang Silangan, ang mga permit ay ibinibigay ng Ministry of Transport sa bawat kani-kanilang bansa.

7. Maaari bang gamitin ang isang KTG hydraulic trailer sa halip na isang SPMT para sa lahat ng mabibigat na trabaho sa paghakot?

Hindi, hindi maaaring palitan ng mga KTG hydraulic axle line trailer ang SPMT self propelled modular transporter para sa lahat ng heavy haulage application. Ang mga pangunahing limitasyon ng KTG trailer kumpara sa SPMT ay ang kanilang pangangailangan para sa isang panlabas na prime mover para sa propulsion (na naglilimita sa pag-access sa mga nakakulong na site), ang kanilang conventional trailer steering envelope (na pumipigil sa crab steering at in-place rotation), at ang kanilang mas mababang maximum na praktikal na kargamento para sa single-lift moves na higit sa humigit-kumulang 500 tonelada. Ang SPMT ay partikular na kinakailangan para sa pag-load-in at load-out na mga operasyon sa mga port, nakakulong na pang-industriya na pagpoposisyon ng site, at anumang aplikasyon kung saan ang transport platform ay dapat maniobra sa mga direksyon o sa pamamagitan ng mga clearance na imposible para sa kumbinasyon ng tractor-trailer.

8. Ano ang pagkakaiba sa pagitan ng self propelled modular transporter at self propelled modular trailer?

Ang terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. Paano maihahambing ang KTG-5 sa KTG-6 para sa transpormer na transportasyon sa Gitnang Silangan?

Para sa power transformer transport sa Middle East, ang pagpili sa pagitan ng KTG-5 hydraulic axles line trailer na may 5 axle at KTG-6 hydraulic axles line trailer na may 6 na axle ay depende sa bigat ng transformer at ang mga limitasyon sa pagkarga ng axle na naaangkop sa partikular na ruta ng transportasyon. Ang mga transformer sa hanay na 100 hanggang 150 tonelada ay karaniwang nasa kakayahan ng KTG-5, habang ang mga transformer na higit sa 150 tonelada ay nangangailangan ng kapasidad ng KTG-6 o mga pagsasaayos na pinagsama-sama ng tandem. Para sa pinakakaraniwang malalaking grid transformer weights sa mga proyektong pang-imprastraktura ng kuryente sa Middle East, na umaabot sa 100 hanggang 250 tonelada, sinasaklaw ng KTG-5 ang mas magaan na mga yunit at ang KTG-6 ang humahawak sa pinakamabibigat na yunit, na ginagawa ang parehong mahahalagang bahagi ng isang kumpletong Middle East Heavy Duty Transporter fleet para sa logistik ng sektor ng enerhiya.

10. Anong structural steel ang ginagamit sa Heavy Duty Trailer at bakit ito mahalaga?

Ang mga Heavy Duty Trailer kasama ang KTG series at SPMT platform ay gumagamit ng high-strength structural steel na may pinakamababang yield strength na karaniwang mula 460 MPa hanggang 690 MPa (kumpara sa 235 MPa hanggang 355 MPa para sa standard structural steel sa mga conventional trailer). Ang mataas na lakas na bakal na ito ay nagbibigay-daan sa istraktura ng trailer na magdala ng matinding karga sa loob ng kapal ng kubyerta at pangkalahatang bigat na nagpapanatili sa sariling bigat ng tare ng trailer na kasingbaba ng halos kayang abutin, na nagma-maximize sa netong kargamento na maaaring dalhin ng trailer sa loob ng anumang partikular na limitasyon sa kabuuang timbang ng sasakyan. Para sa mga operasyon sa Middle East, dapat ding isaalang-alang ng specification ng bakal ang mataas na temperatura ng serbisyo, kung saan ang karaniwang structural steel ay maaaring makaranas ng bahagyang pagbawas sa yield strength sa sustained temperature na higit sa 100 degrees Celsius na maaaring mangyari sa high-ambient na mga kapaligiran sa disyerto kapag ang steel deck ay nalantad sa direktang solar radiation nang walang cargo o shade sa itaas nito.
